使用kubeadm创建多节点集群

发表于 分类于 阅读次数： 本文字数： 2.7k 阅读时长 ≈ 10 分钟

本篇文章介绍使用 kubeadm 创建一个多节点的 K8S，使用 containerd 作为容器运行时，第一步，首先是准备 3 个虚拟机节点，使用 multipass 创建3台虚拟机，该镜像中自带 docker，无需再安装，使用如下命令创建：

multipass launch --name ctrlnode -d 40G docke
multipass launch --name node1 -d 40G docker
multipass launch --name node2 -d 40G docker

每个节点至少2GB内存，2个CPU，具体要求请看这里。创建成功之后，如下所示：

1
2
3
4
5
6
7
8
$ multipass list
Name                    State             IPv4             Image
ctrlnode                Running           192.168.67.8     Ubuntu 22.04 LTS
                                          172.17.0.1
node1                   Running           192.168.67.10    Ubuntu 22.04 LTS
                                          172.17.0.1
node2                   Running           192.168.67.9     Ubuntu 22.04 LTS
                                          172.17.0.1

VM 版本如下：

1
2
3
4
5
6
ubuntu@node2:~$ lsb_release -a
No LSB modules are available.
Distributor ID:	Ubuntu
Description:	Ubuntu 22.04.3 LTS
Release:	22.04
Codename:	jammy

节点配置

在开始之前，三台节点做必要的设置。

swap

首先，禁止 swap：

sudo swapoff -a
sudo sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab

防火墙

测试环境，直接关闭防火墙即可（Ubuntu）：

sudo ufw disable

桥接流量

转发 IPv4 并让 iptables 看到桥接流量，这部分内容来源于这里：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
$ cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOF

$ sudo modprobe overlay
$ sudo modprobe br_netfilter

# 设置所需的 sysctl 参数，参数在重新启动后保持不变
$ cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF

# 应用 sysctl 参数而不重新启动
$ sudo sysctl --system

通过运行以下指令确认 br_netfilter 和 overlay 模块被加载：

1
2
$ lsmod | grep br_netfilter
$ lsmod | grep overlay

br_netfilter（Linux 内核中的一个模块，它主要用于管理网桥设备上的数据包过滤。 此模块允许在网桥设备上使用Netfilter（Linux内核的防火墙框架）的功能，例如iptables 和nftables。 它允许对网桥连接的两个网络段之间的数据包进行过滤。）

通过运行以下指令确认 net.bridge.bridge-nf-call-iptables、net.bridge.bridge-nf-call-ip6tables 和 net.ipv4.ip_forward 系统变量在你的 sysctl 配置中被设置为 1：

sysctl net.bridge.bridge-nf-call-iptables net.bridge.bridge-nf-call-ip6tables net.ipv4.ip_forward

hostname

为各个节点设置合适的名称，并且做域名解析：

sudo hostnamectl set-hostname "ctrlnode"
sudo hostnamectl set-hostname "node1"
sudo hostnamectl set-hostname "node2"

在3个节点的 /etc/hosts 文件中加入下面的解析条目：

/etc/hosts
1
2
3
192.168.67.8 ctrlnode
192.168.67.10 node1
192.168.67.9 node2

containerd

这里选用 containerd 作为容器运行时，更多的容器运行时看这里。在使用 multipass 的 docker 模板创建的节点中，Docker 默认安装，作为 Docker 的一部分，continaerd 也会被安装。不过不管以哪种方式安装 containerd 之后，需要稍作配置，第一步生成默认配置：

1
2
# sudo mkdir -p /etc/containerd
# containerd config default | sudo tee /etc/containerd/config.toml

配置cgroup驱动 驱动，在 /etc/containerd/config.toml 中设置：

1
2
3
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
        ...
        SystemdCgroup = true

然后重新启动：

1
sudo systemctl restart containerd

如果需要给 containerd 设置代理，用于拉取镜像。可以编辑文件 /etc/systemd/system/containerd.service.d/http-proxy.conf，加入自己的代理信息：

1
2
3
[Service]
Environment="HTTP_PROXY=http://192.168.3.119:1087"
Environment="HTTPS_PROXY=http://192.168.3.119:1087"

然后重启：

1
2
sudo systemctl daemon-reload
sudo systemctl restart containerd

设置 crictl 的运行时，使用 containerd，官方文档请看这里：

/etc/crictl.yaml
1
2
3
4
5
runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
timeout: 2
debug: false
pull-image-on-create: false

安装K8S

官方安装请看这里：

1
2
3
4
5
6
7
8
9
10
11
12
# 安装一些必要的工具
sudo apt update
sudo apt-get install -y apt-transport-https ca-certificates curl

# 下载Kubernetes包存储库的公共签名密钥。
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.28/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg

# 添加某个版本的 `Kubernetes api` 仓库。如果要使用不同于 `v1.28` 的 `Kubernetes` 版本，请将下面的命令中的 `v1.28` 替换为所需的次要版本。
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.28/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

# 更新包索引
sudo apt update

查看k8s可用版本：

sudo apt-cache madison kubeadm

1
2
3
4
5
6
7
root@ctrlnode:/home/ubuntu# sudo apt-cache madison kubeadm
   kubeadm | 1.28.5-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages
   kubeadm | 1.28.4-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages
   kubeadm | 1.28.3-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages
   kubeadm | 1.28.2-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages
   kubeadm | 1.28.1-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages
   kubeadm | 1.28.0-1.1 | https://pkgs.k8s.io/core:/stable:/v1.28/deb  Packages

安装指定版本：

sudo apt install -y kubeadm=1.28.5-1.1 kubelet=1.28.5-1.1 kubectl=1.28.5-1.1

锁定版本，不随 apt upgrade 更新：

sudo apt-mark hold kubelet kubeadm kubectl

国内安装请看这里：

1
2
3
4
5
6
7
apt-get update && apt-get install -y apt-transport-https
curl https://mirrors.aliyun.com/kubernetes/apt/doc/apt-key.gpg | apt-key add -
cat <<EOF >/etc/apt/sources.list.d/kubernetes.list
deb https://mirrors.aliyun.com/kubernetes/apt/ kubernetes-xenial main
EOF
apt-get update
apt-get install -y kubelet kubeadm kubectl

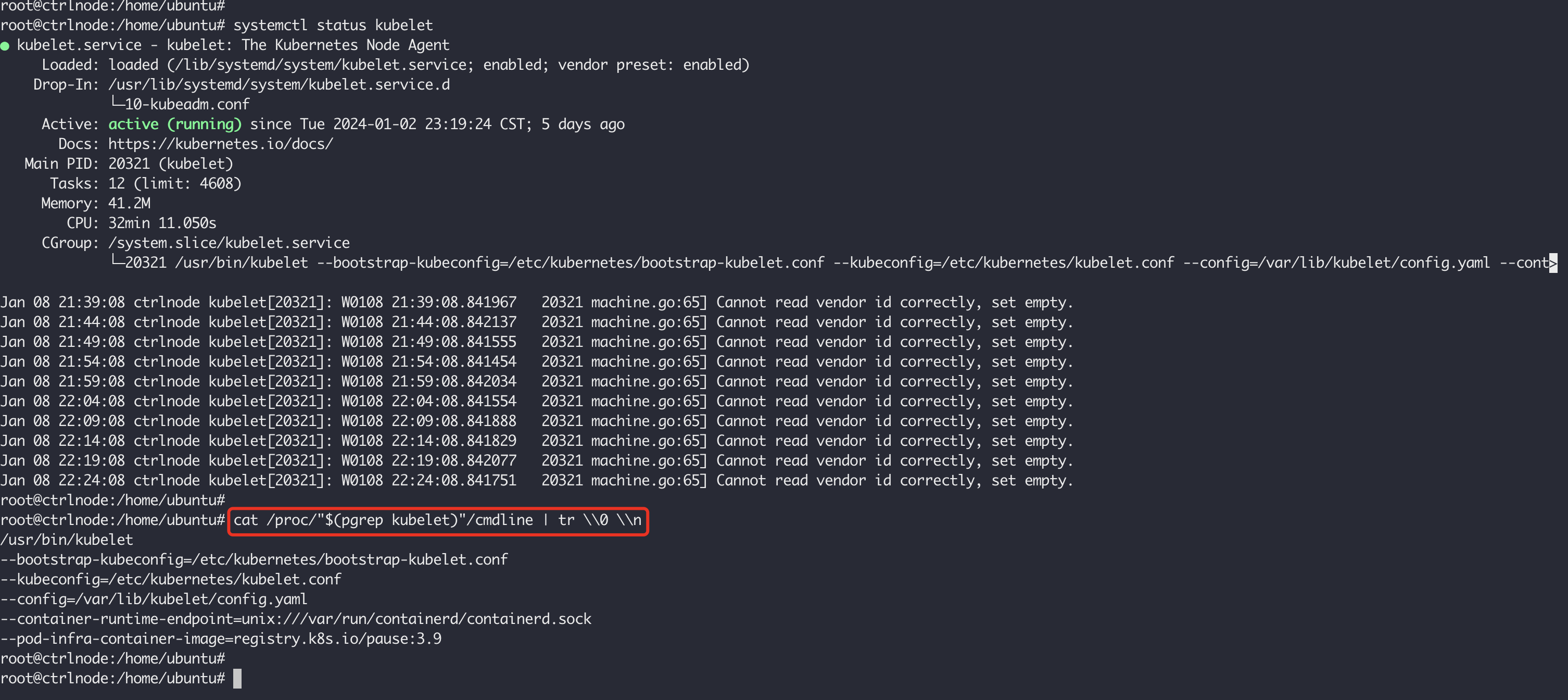

每个节点上的kubelet会选择一个容器运行时用于Pod管理，可以使用下面的命令进行查看：

集群初始化

在集群初始化之前，我们可以先使用下面的命令在控制节点预先拉取镜像：

kubeadm config images pull --kubernetes-version 1.28.5

1
2
3
4
5
6
7
8
root@ctrlnode:/home/ubuntu# kubeadm config images pull --kubernetes-version 1.28.5
[config/images] Pulled registry.k8s.io/kube-apiserver:v1.28.5
[config/images] Pulled registry.k8s.io/kube-controller-manager:v1.28.5
[config/images] Pulled registry.k8s.io/kube-scheduler:v1.28.5
[config/images] Pulled registry.k8s.io/kube-proxy:v1.28.5
[config/images] Pulled registry.k8s.io/pause:3.9
[config/images] Pulled registry.k8s.io/etcd:3.5.9-0
[config/images] Pulled registry.k8s.io/coredns/coredns:v1.10.1

在控制节点上执行下面的命令，kubeadm 的使用文档请看这里：

1
sudo kubeadm init --control-plane-endpoint "ctrlnode:6443" --upload-certs --service-cidr=10.96.0.0/12 --pod-network-cidr=10.244.0.0/16 --kubernetes-version 1.28.5

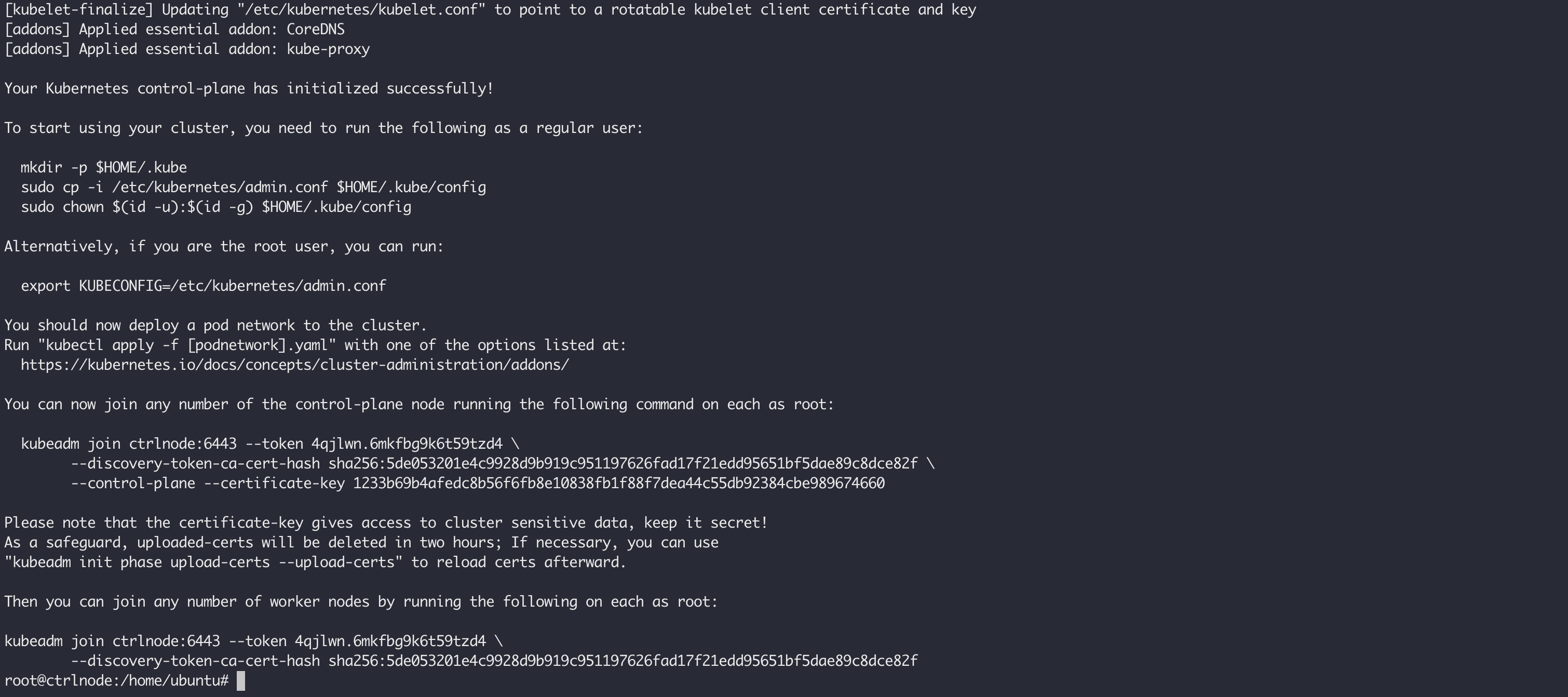

init 会执行一系列的检查，例如内核版本版本是否满足要求（3.10及以上），Cgroups模块是否启用，是否安装容器运行时，ip、mount 这样的工具是否安装，Kubernetes的工作端口10250/10251/10252端口是不是已经被占用等等，完整的工作流程请看这里。执行成功之后，将会得到下面这样的输出：

kubeadm-success

如果要使用普通用户管理集群，需要执行下面的命令为普通用户创建kubectl命令运行所需要的配置：

1
2
3
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

如果用 root 用户使用集群，只需要设置如下的环境变量：

1
export KUBECONFIG=/etc/kubernetes/admin.conf

在加入新的节点之前，我们需要安装网络插件，这里以 flannel 为例：

kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

在控制面节点初始化之后输出了其他 worker 节点加入的命令。如果忘记了，可以使用 kubeadm token create --print-join-command 重新生成加入命令：

1
2
root@ctrlnode:/home/ubuntu# kubeadm token create --print-join-command
kubeadm join ctrlnode:6443 --token sm2nmt.8u2z4yqov1w9i8a1 --discovery-token-ca-cert-hash sha256:5de053201e4c9928d9b919c951197626fad17f21edd95651bf5dae89c8dce82f

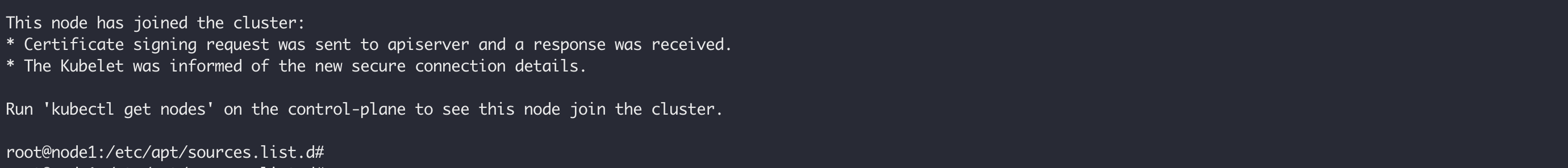

分别在 ndoe1 和 node2 执行之后，会有如下的输出：

节点加入

使用 kubectl get node 命令在控制节点上查看节点列表：

1
2
3
4
5
root@ctrlnode:/home/ubuntu# kubectl get nodes -owide
NAME       STATUS   ROLES           AGE     VERSION   INTERNAL-IP     EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION      CONTAINER-RUNTIME
ctrlnode   Ready    control-plane   12m     v1.28.5   192.168.67.8    <none>        Ubuntu 22.04.3 LTS   5.15.0-91-generic   containerd://1.6.26
node1      Ready    <none>          5m49s   v1.28.5   192.168.67.10   <none>        Ubuntu 22.04.3 LTS   5.15.0-91-generic   containerd://1.6.26
node2      Ready    <none>          5m38s   v1.28.5   192.168.67.9    <none>        Ubuntu 22.04.3 LTS   5.15.0-91-generic   containerd://1.6.26

如果节点 NotReady 可能是由于网络插件或者 kube-proxy 未启动，等它们就绪之后再去查看节点就 Ready 了。在节点上使用 crictl ps 查看相关容器是否启动：

1
2
3
4
root@node1:/home/ubuntu# crictl ps
CONTAINER           IMAGE               CREATED             STATE               NAME                ATTEMPT             POD ID              POD
652eb158b1df6       4875a1ba2d23f       3 minutes ago       Running             kube-flannel        0                   a66d1b9ceeefc       kube-flannel-ds-hd9mx
ea8e91242d453       73ab68401f869       5 minutes ago       Running             kube-proxy          0                   e533b68847e99       kube-proxy-97tn4

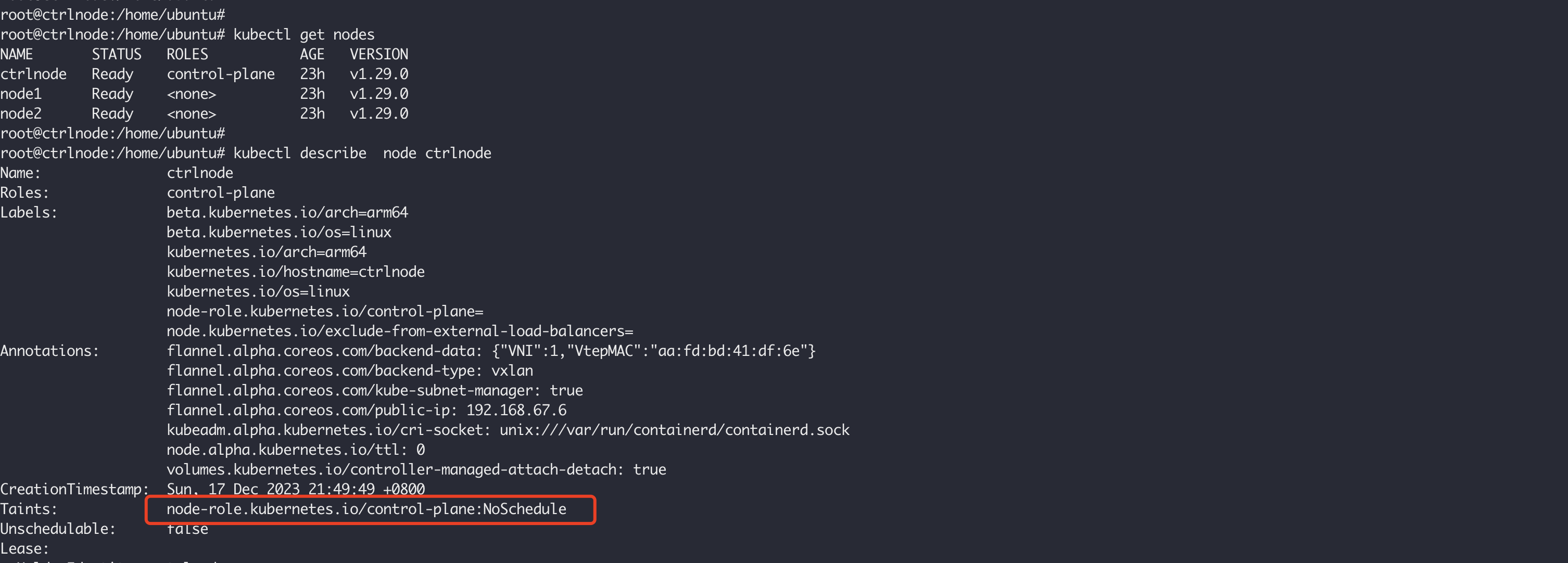

默认情况下，control-plane 所在节点被设置成了污点（Taint），不允许 Pod 调度到这类节点，例如:

kubectl describe node ctrlnode

污点node

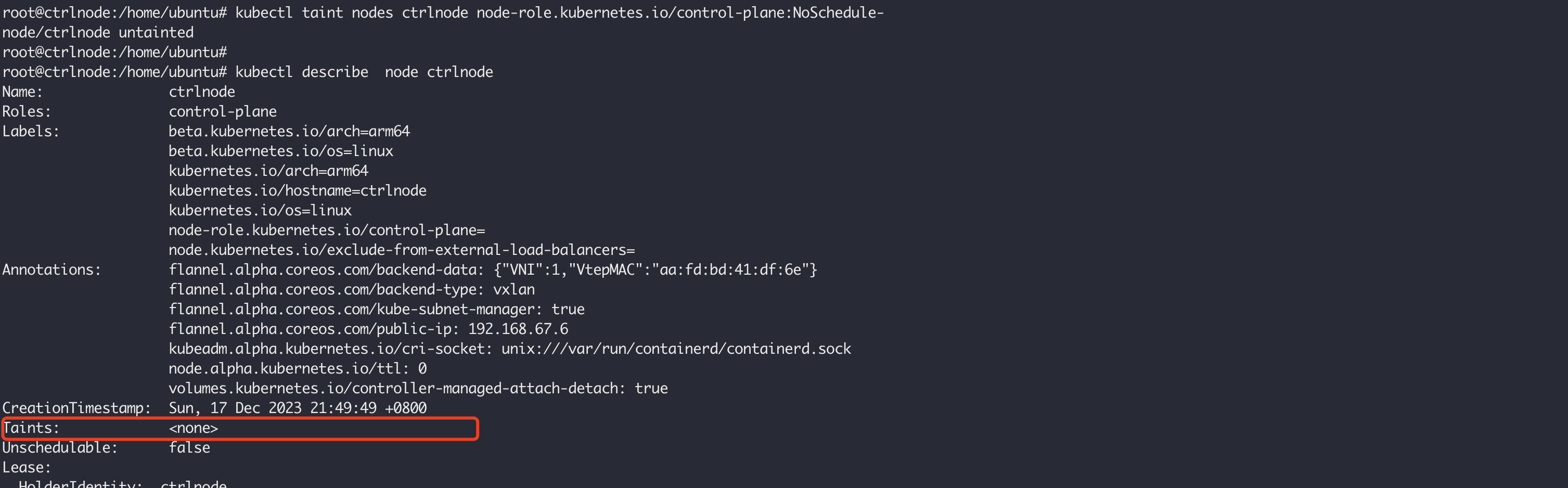

测试环境中，可以使用下面的命令清除污点，以便让 Pod 被允许调度到此类节点：

kubectl taint nodes ctrlnode node-role.kubernetes.io/control-plane:NoSchedule-

删除污点

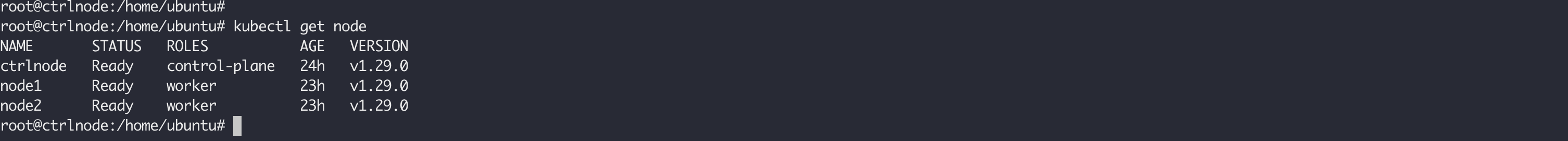

可以通过下面的命令给节点设置角色，例如，给 node1 和 node2 设置 worker 角色：

kubectl label node node1 node-role.kubernetes.io/worker=worker
kubectl label node node2 node-role.kubernetes.io/worker=worker

worker节点

部署应用

为了测试集群的可用性，部署一个 Deployment 测试，这里使用官方的无状态应用示例，并且将其扩展为3个Pod：

kubectl apply -f https://k8s.io/examples/application/deployment-update.yaml

kubectl scale --current-replicas=2 --replicas=3 deployment/nginx-deployment

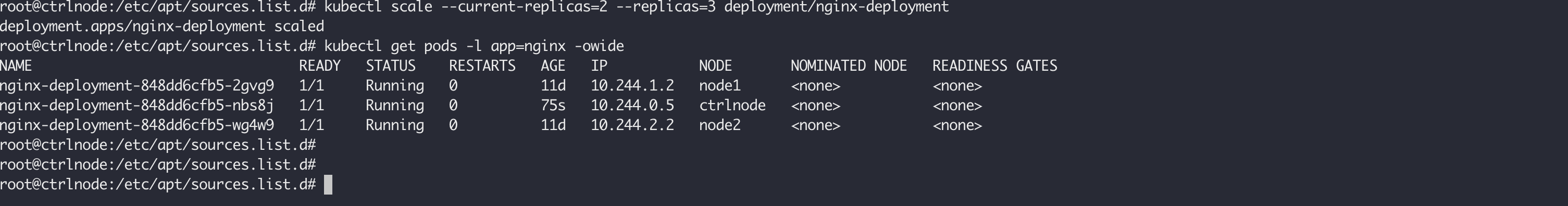

等待部署成功，查看：

nginx pod

可以使用如下的命令查看 pod 中有哪些容器：

kubectl get pods nginx-deployment-848dd6cfb5-2gvg9 -o jsonpath={.spec.containers[*].name}

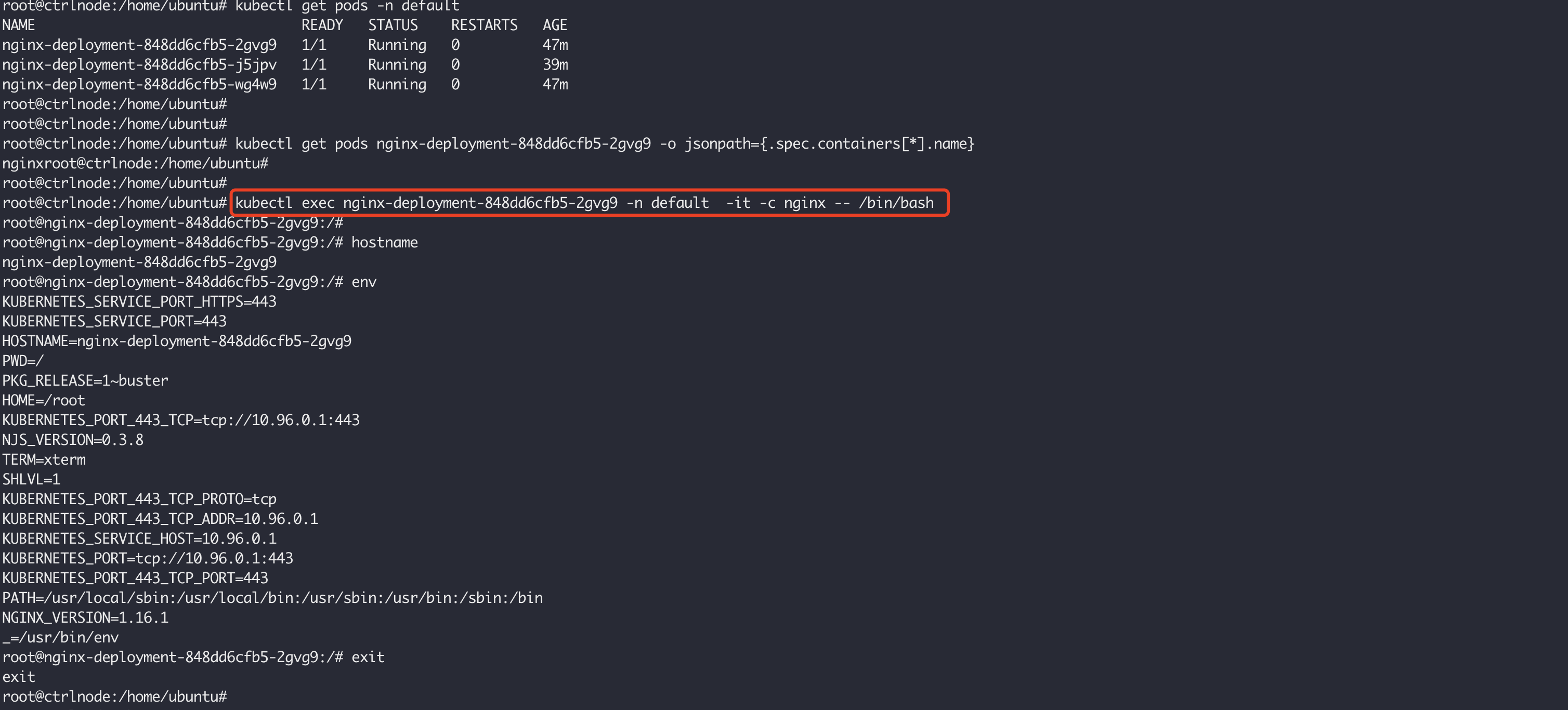

使用如下的命令进入 pod 的容器中：

kubectl exec nginx-deployment-848dd6cfb5-2gvg9 -n default -it -c nginx – /bin/bash

进入pod中的容器

Dashboard

Dashboard 是基于网页的 Kubernetes 用户界面，可以使用 Dashboard 将容器应用部署到 Kubernetes 集群中，也可以对容器应用排错，还能管理集群资源，同时也展示了 Kubernetes 集群中的资源状态信息和所有报错信息。

执行下面的命令安装 Dashboard：

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

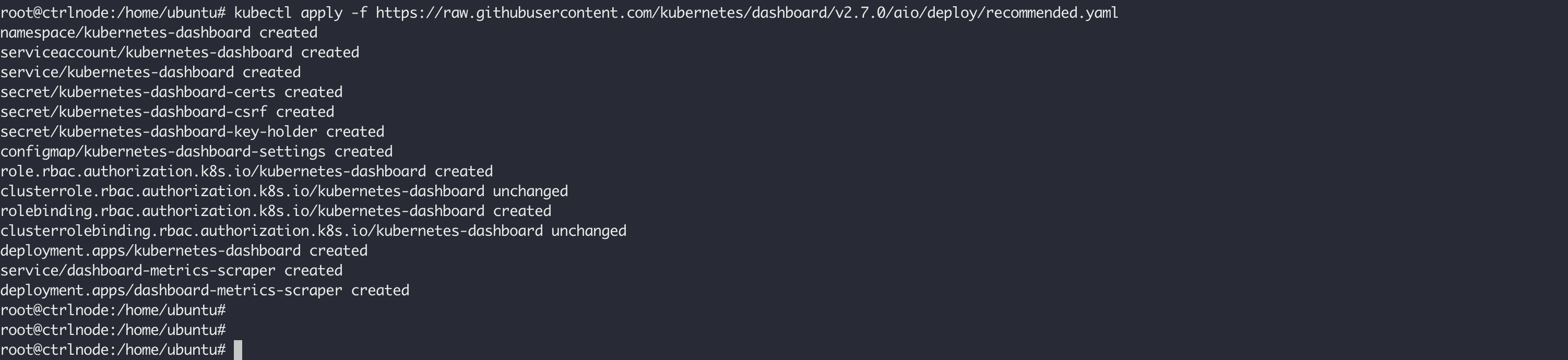

执行成功之后，你将会看到如下的输出：

部署dashboard

等待pod 启动成功之后，执行如下命令，将会看到创建成功的服务：

kubectl get svc -n kubernetes-dashboard

1
2
3
4
root@ctrlnode:/home/ubuntu# kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
dashboard-metrics-scraper   ClusterIP   10.105.70.85     <none>        8000/TCP   65s
kubernetes-dashboard        ClusterIP   10.109.106.107   <none>        443/TCP    65s

默认创建的服务是 ClusterIP 类型，没法通过集群外部进行访问，通过相面的命令将它修改为 NodePort 类型的：

kubectl edit svc -n kubernetes-dashboard kubernetes-dashboard

修改内容为，将 spec.type 从 ClusterIP 修改为 NodePort。修改成功之后，再次查看服务，类型更新为 NodePort，也分配了随机的节点端口 32688：

1
2
3
4
root@ctrlnode:/home/ubuntu# kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)         AGE
dashboard-metrics-scraper   ClusterIP   10.105.70.85     <none>        8000/TCP        113s
kubernetes-dashboard        NodePort    10.109.106.107   <none>        443:30175/TCP   113s

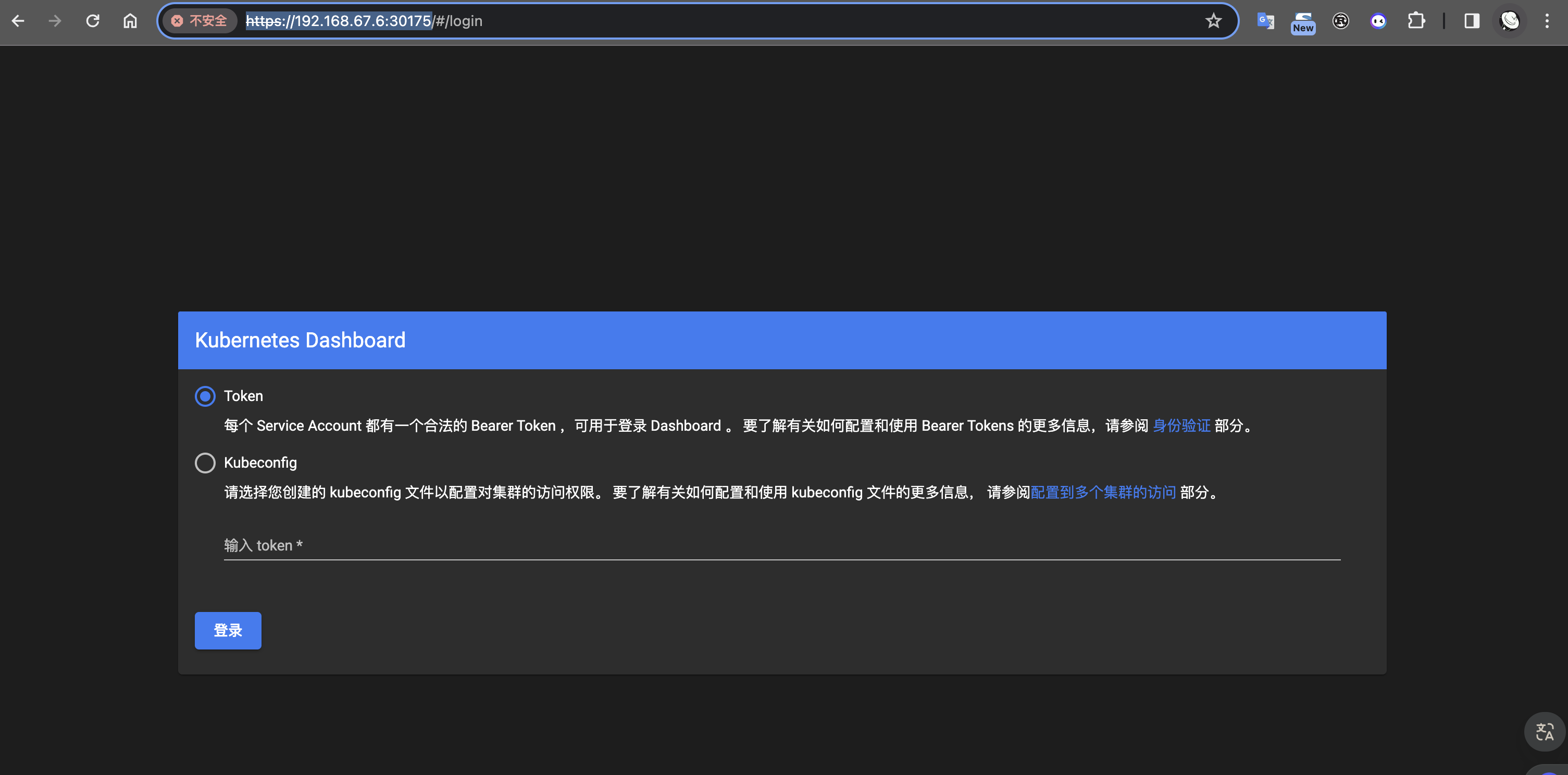

使用 ctrlnode 的节点访问 https://192.168.67.6:30175/，登录页面打开，我们使用 Token 进行访问，使用下面的命令生成 Token：

kubectl create token kubernetes-dashboard -n kubernetes-dashboard

dashboard-login

但是默认创建的 kubernetes-dashboard 只能访问 default 命名空间的服务，权限太小了。我们可以手创建新的 ServiceAccount，并且给它绑定 cluster-admin 这个角色：

kubectl create serviceaccount cluster-admin-dashboard -n kubernetes-dashboard

创建成功之后，使用如下的命令查看创建的 ServiceAccount：

kubectl get serviceaccount -n kubernetes-dashboard

1
2
3
4
5
root@ctrlnode:/home/ubuntu# kubectl get serviceaccount -n kubernetes-dashboard
NAME                      SECRETS   AGE
cluster-admin-dashboard   0         19s
default                   0         7m44s
kubernetes-dashboard      0         7m44s

然后给它绑定 cluster-admin 这个角色:

1
2
3
kubectl create clusterrolebinding cluster-admin-dashboard --clusterrole=cluster-admin \
    --serviceaccount=kubernetes-dashboard:cluster-admin-dashboard \
    -n kubernetes-dashboard

使用下面的命令重新生成 Token：

kubectl create token cluster-admin-dashboard -n kubernetes-dashboard

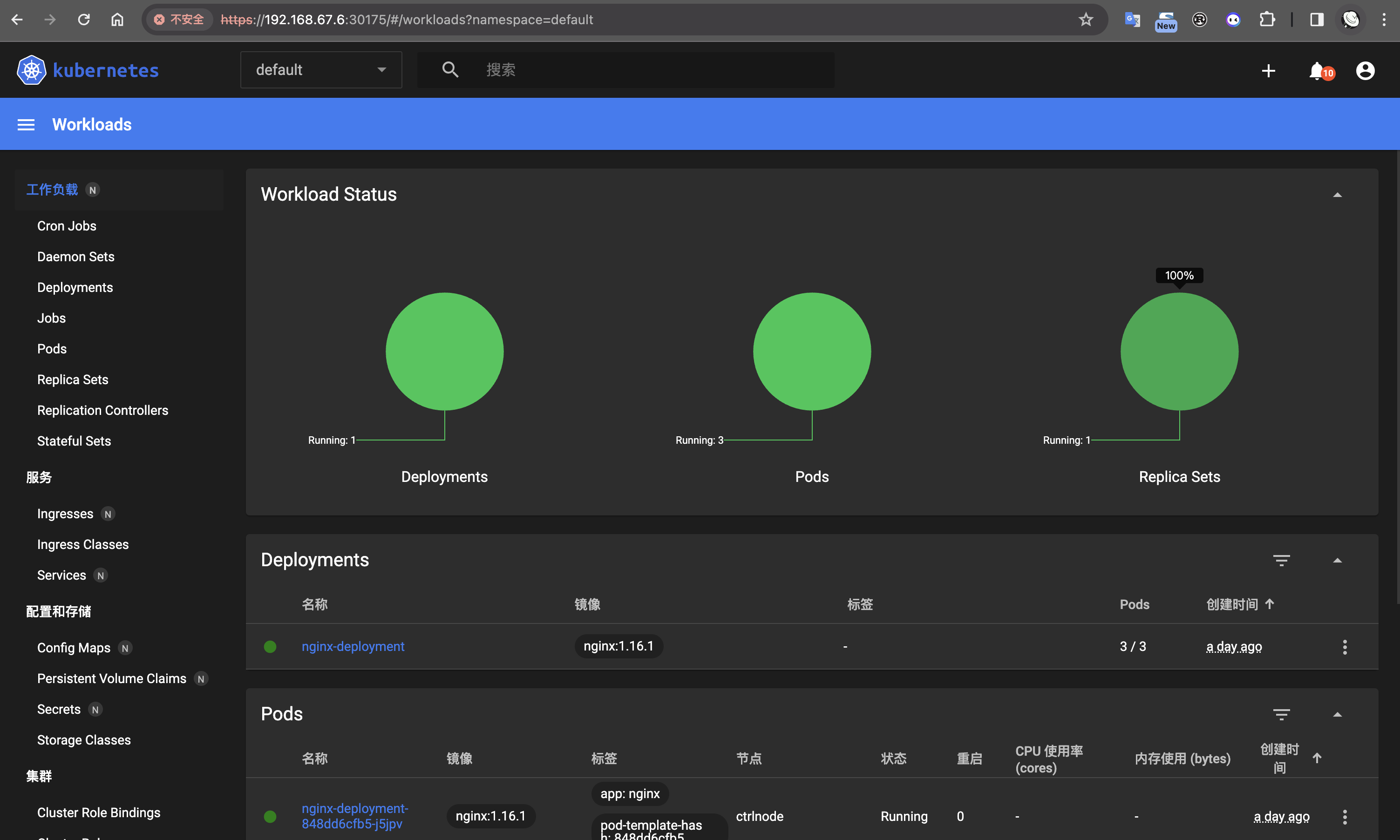

退出使用新的Token重新登录之后，就可以看到所有的命名空间下的资源了：

Dashboard部署成功
